QD530五軸數控工具磨床
數控工具磨床
2023-10-11 08:10:24

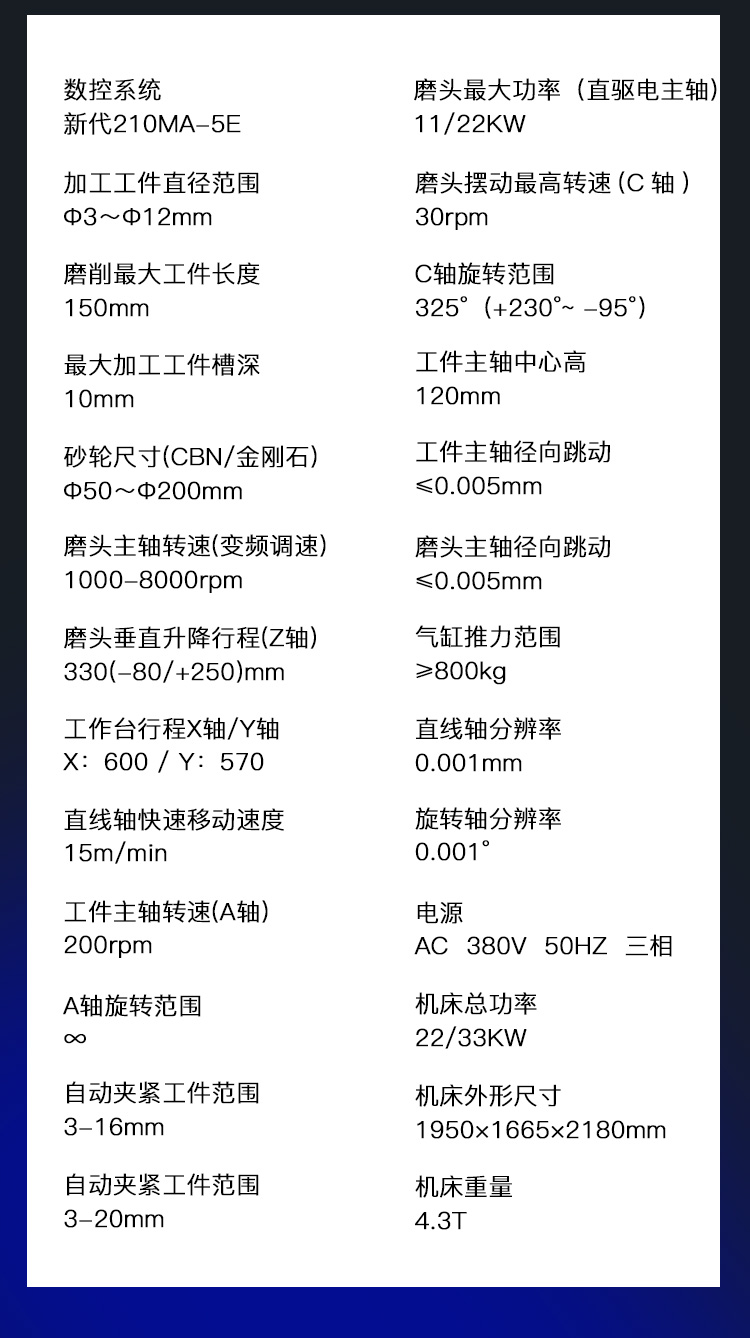

| 產品亮點 | 主要參數 |

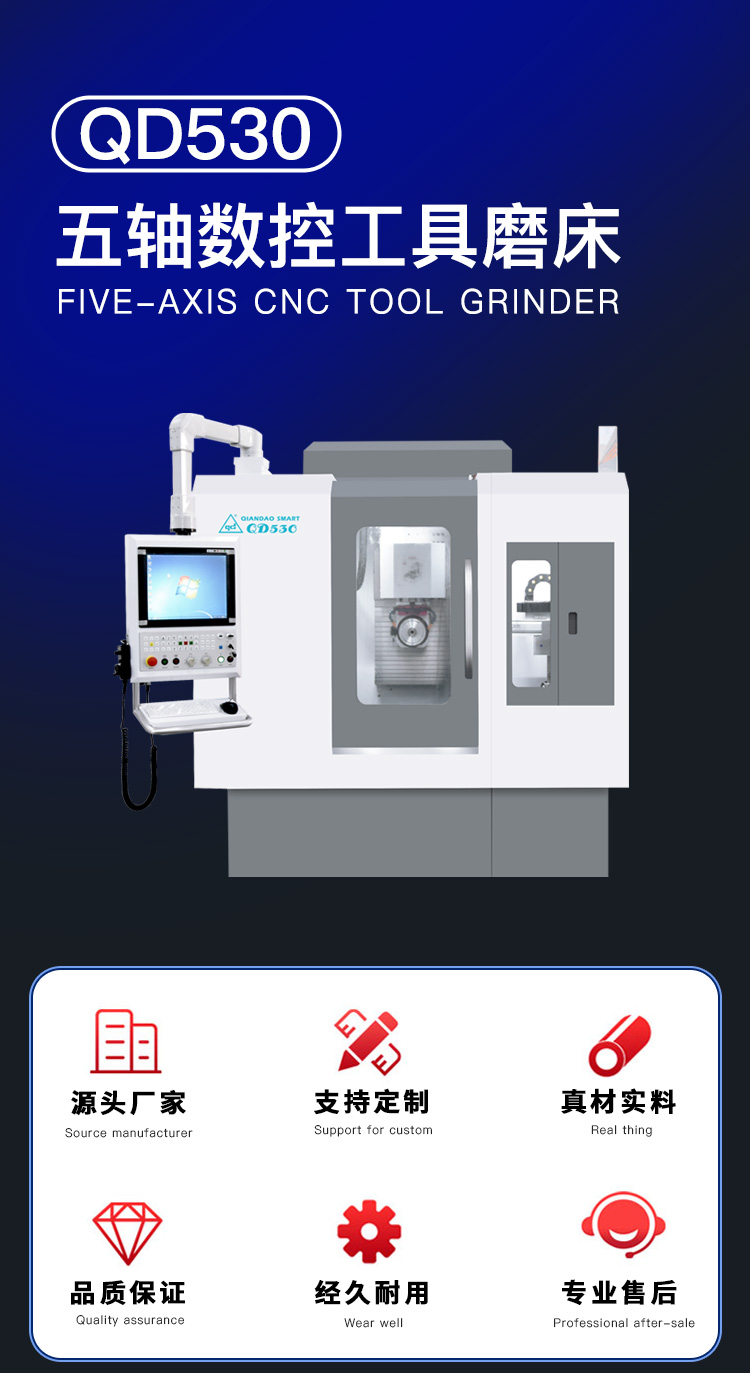

QD530是千島公司新研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。

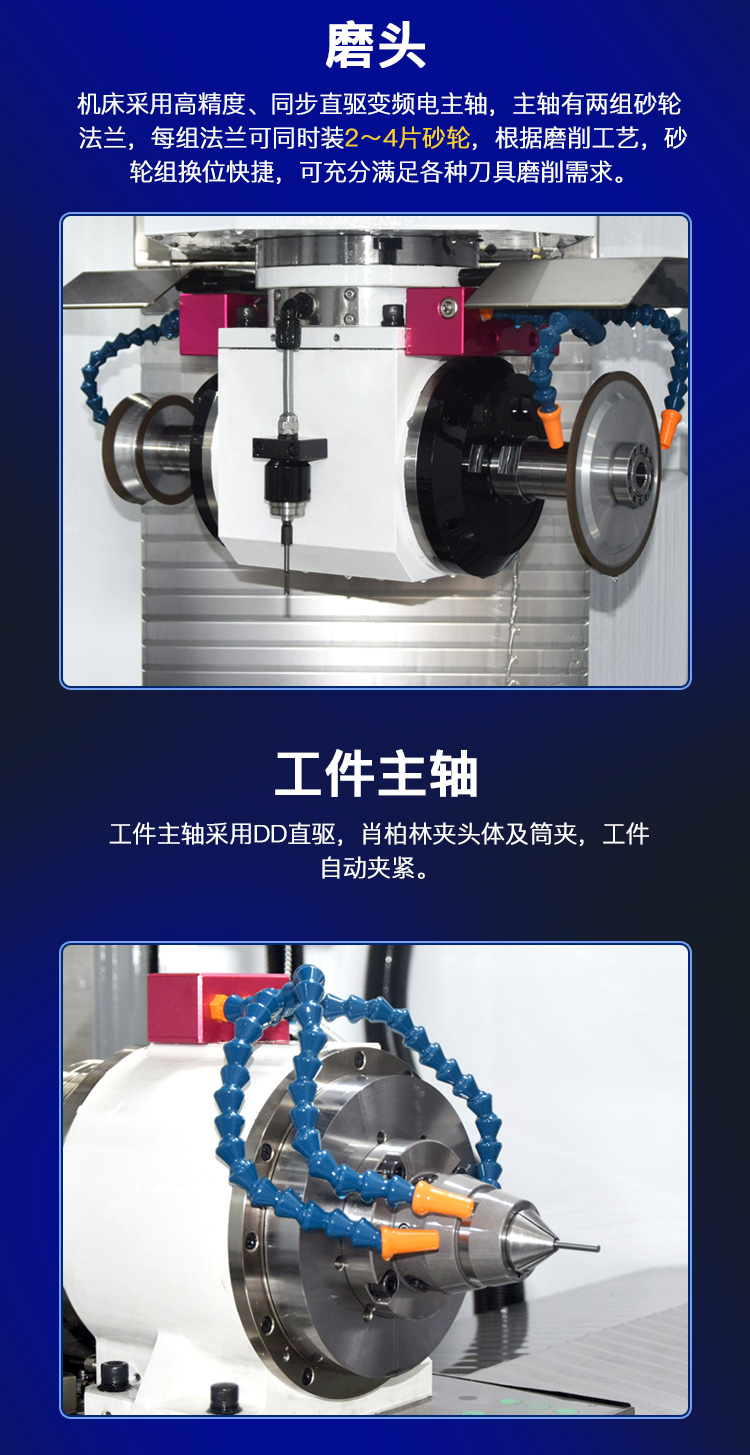

機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。

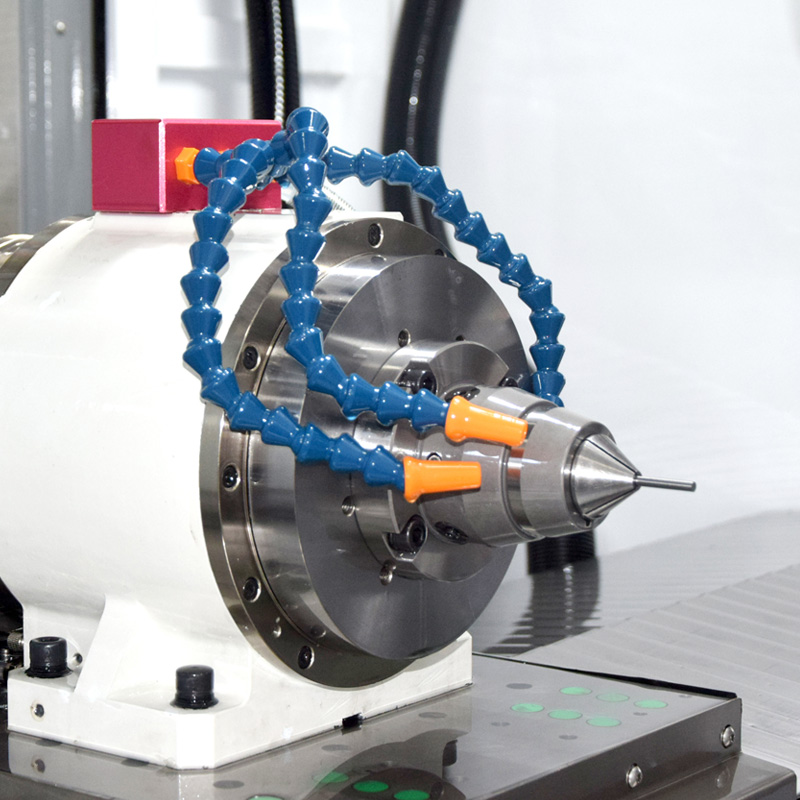

工件主軸采用dd直驅，肖柏林夾頭體及筒夾，工件自動夾緊。
機床采用新代210MA-E5五軸聯動控制系統及伺服單元、X Y軸采用高推力密度、高動態響應、高速度的直線電機傳動Z軸采用上銀滾珠絲杠傳動，配備先鋒精密測頭、WON萬思特精密滾動線軌，X、Y 、Z軸均采用式光柵尺以確保了機床的優越性能和工作精度。

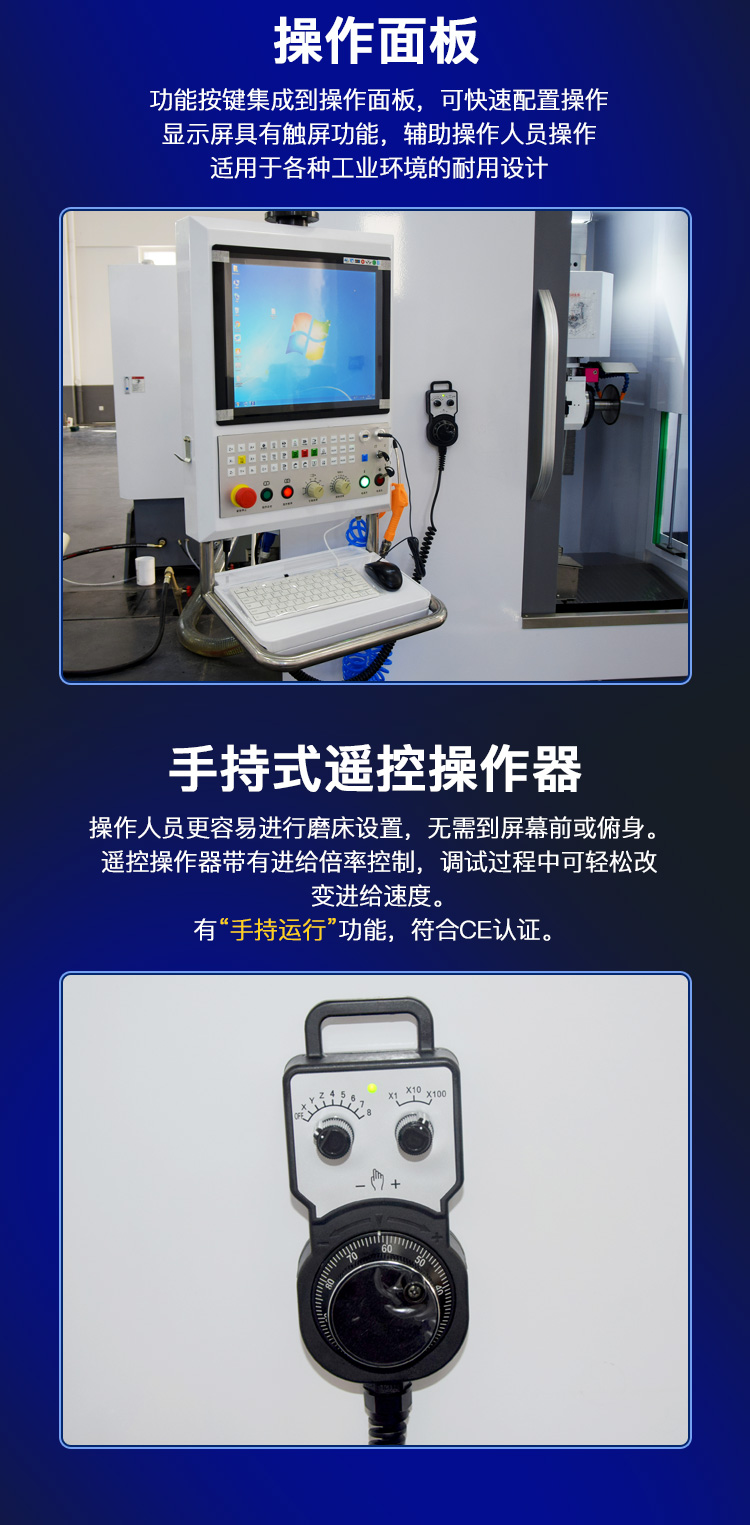

機床采用全封閉外觀(正面活動拉門、左側設有維修門)、吊臂式操控面板、手持電子手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。
2020 11-16
QD580數控工具磨床
五軸聯動數控刀具磨床
QD580是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。
機床重量：5T
數控系統：新代
加工直徑：200mm (max)
磨削長度：200mm (max)
加工槽深：20mm (max)
機床功率：28KW
外觀尺寸：2300x1600x2400mm
2020 11-16
QD680數控工具磨床
六軸五聯動刀具磨床
QD680六軸五聯動數控工具磨床，適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等
加工范圍：1~8mm
機床重量：3．5T
外形尺寸:1600×1550×2100mm
2021 03-16
QD560數控工具磨床
QD560數控工具磨床
QD560是千島公司新研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等 。
大加工工件直徑:200mm
磨削大工件長度:170mm
大加工工件槽深:10mm
機床總功率:15kw
機床外形尺寸:1700×1520×2100mm
機床重量：4T
2023 10-11
QD530五軸數控工具磨床
QD530五軸數控工具磨床
QD530是千島公司新研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
2023 11-14
QD300R金剛石砂輪成型修整機
QD300R金剛石砂輪成型修整機
QD300R可以對鉆石砂輪、CBN砂輪及多個砂輪組成的砂輪組，進行簡單且高效率的修整，可以修整平面、角度、圓弧及成型砂輪。? 采用臺灣產精...
