QD680數控工具磨床

數控工具磨床

2020-11-16 16:11:38

QD680六軸五聯動數控工具磨床,適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等
加工范圍:1~8mm
機床重量:3.5T
外形尺寸:1600×1550×2100mm
下載產品手冊 →
產品亮點 主要參數
機床簡介

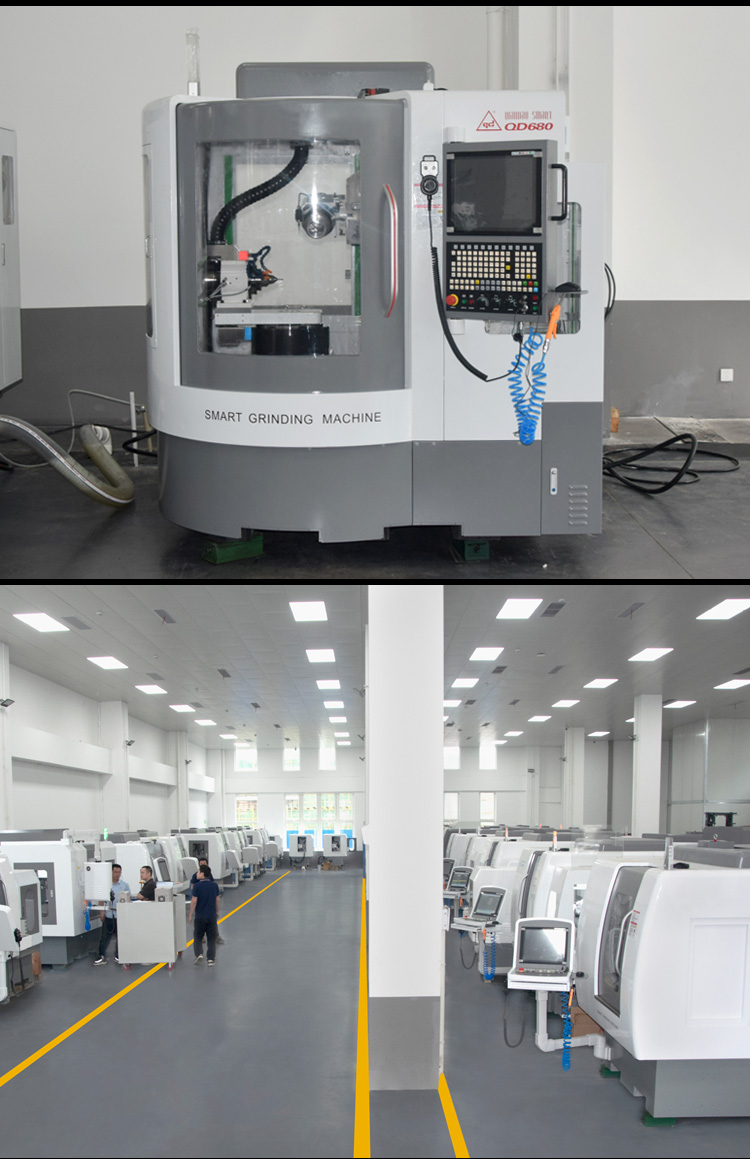

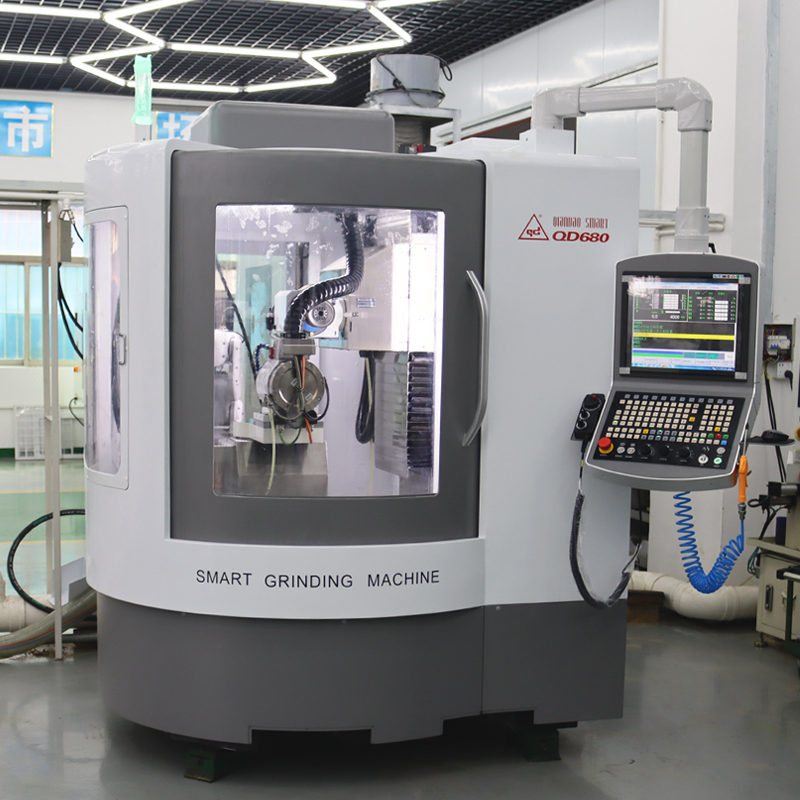

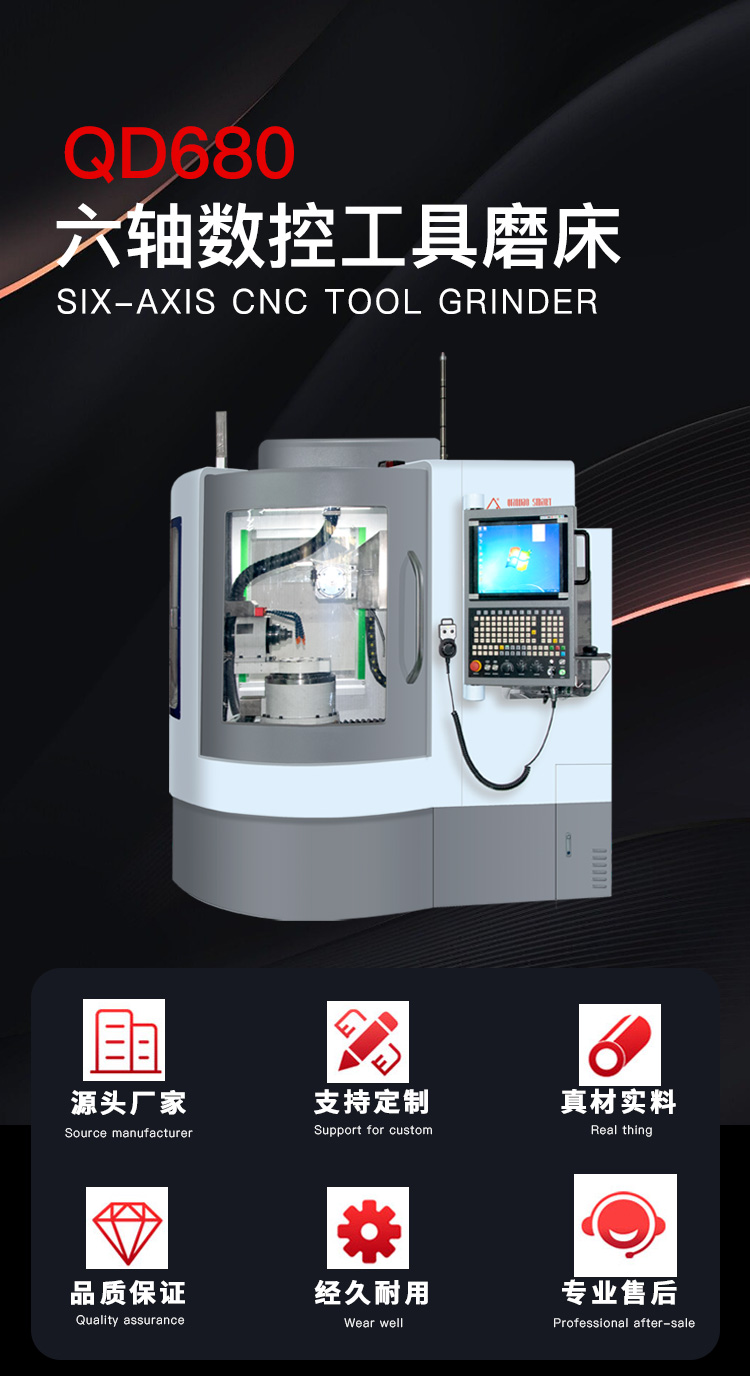

QD680六軸五聯動數控工具磨床是千島公司研發的六軸五聯動數控工具磨床,是一款性能優良的高精度刀具磨床,適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等。

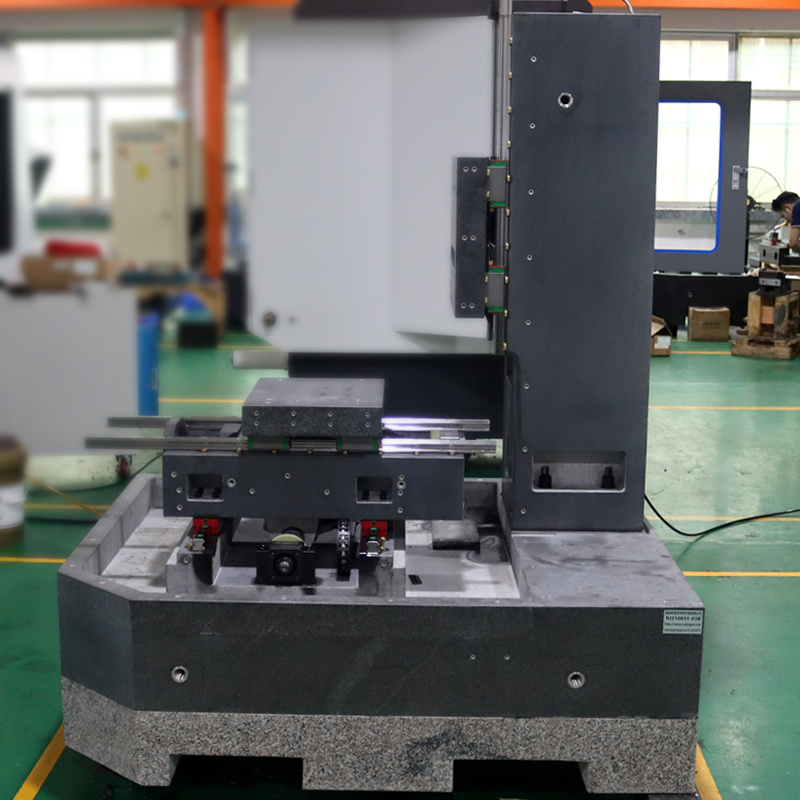

  1. 機床圓弧造型,人機界面友好,天然大理石構件,穩定性好。

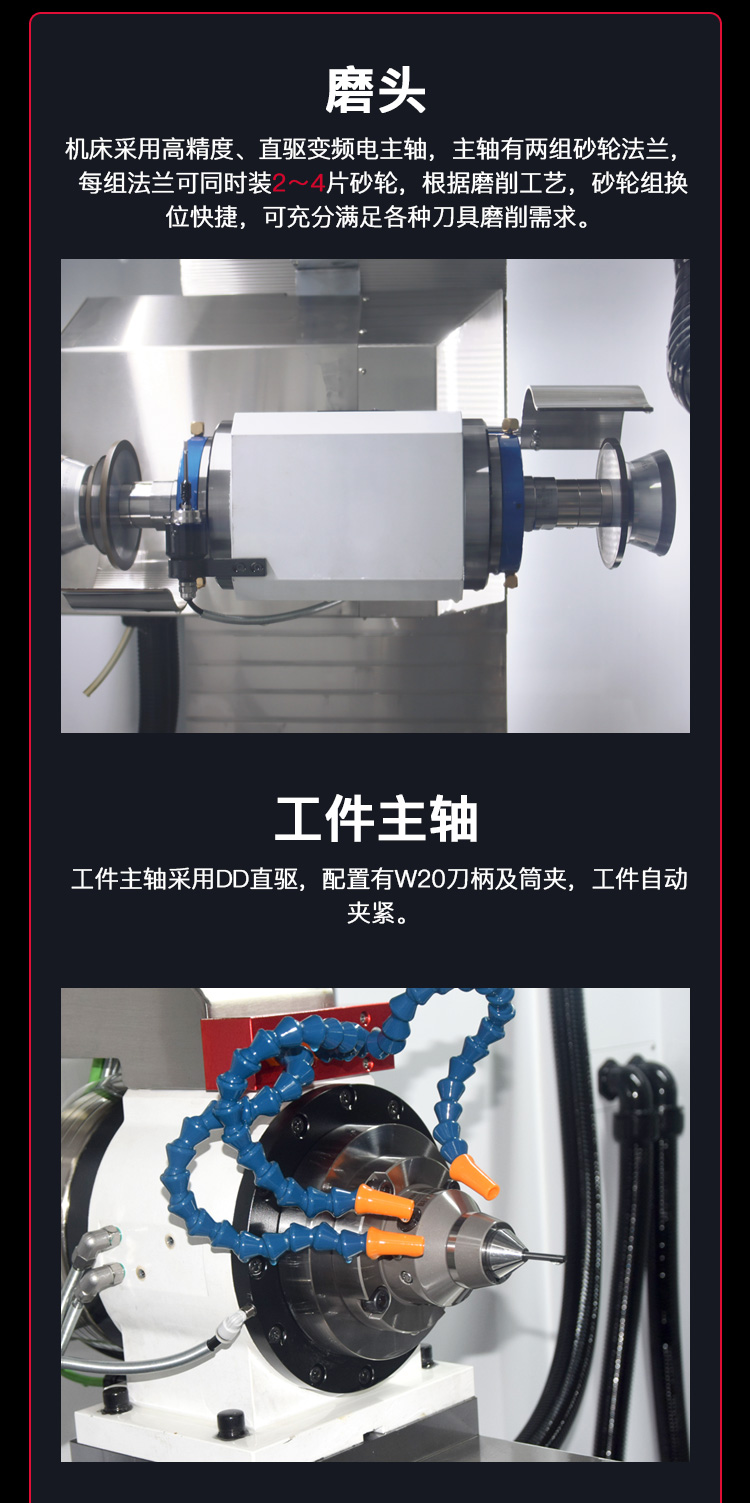

  2. 機床采用高精度、直驅變頻電主軸,主軸有兩組砂輪法蘭,每組法蘭可同時裝2~4片砂輪,根據磨削工藝,砂輪組換位快捷,可充分滿足各種刀具磨削需求。

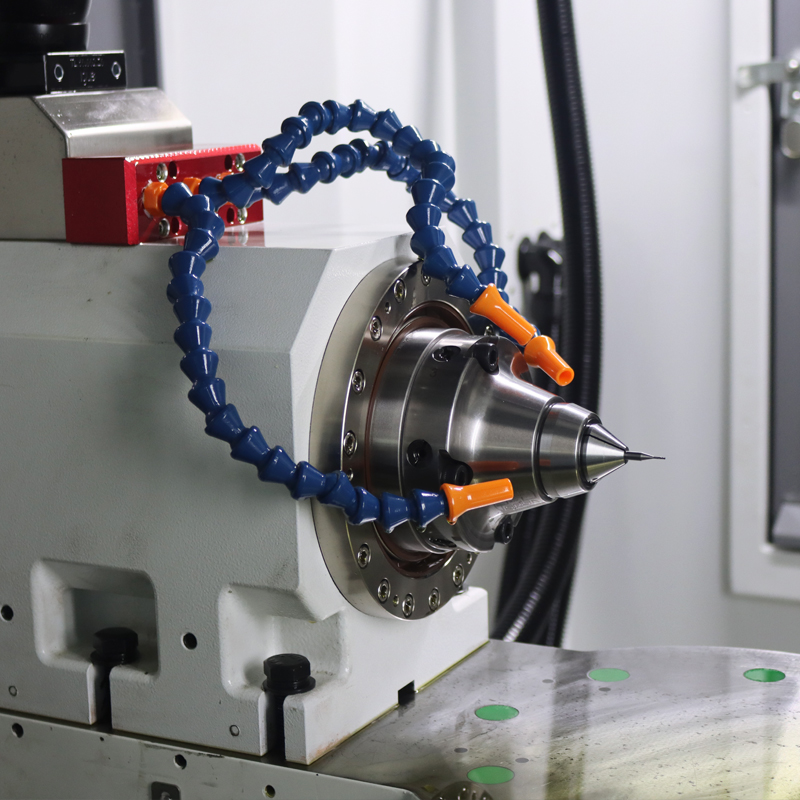

  3. 工件主軸采用dd直驅,配置有臺灣廣杰精密夾頭體及筒夾,工件自動夾緊。
  4. 機床采用新代五軸聯動控制系統及日本安川伺服單元、采用意大利馬波斯精密測頭、上銀精密滾動線軌及THK滾珠絲杠,機床擺動軸中心與加工部位結構進行優化設計,確保了機床的優越性能和工作精度。

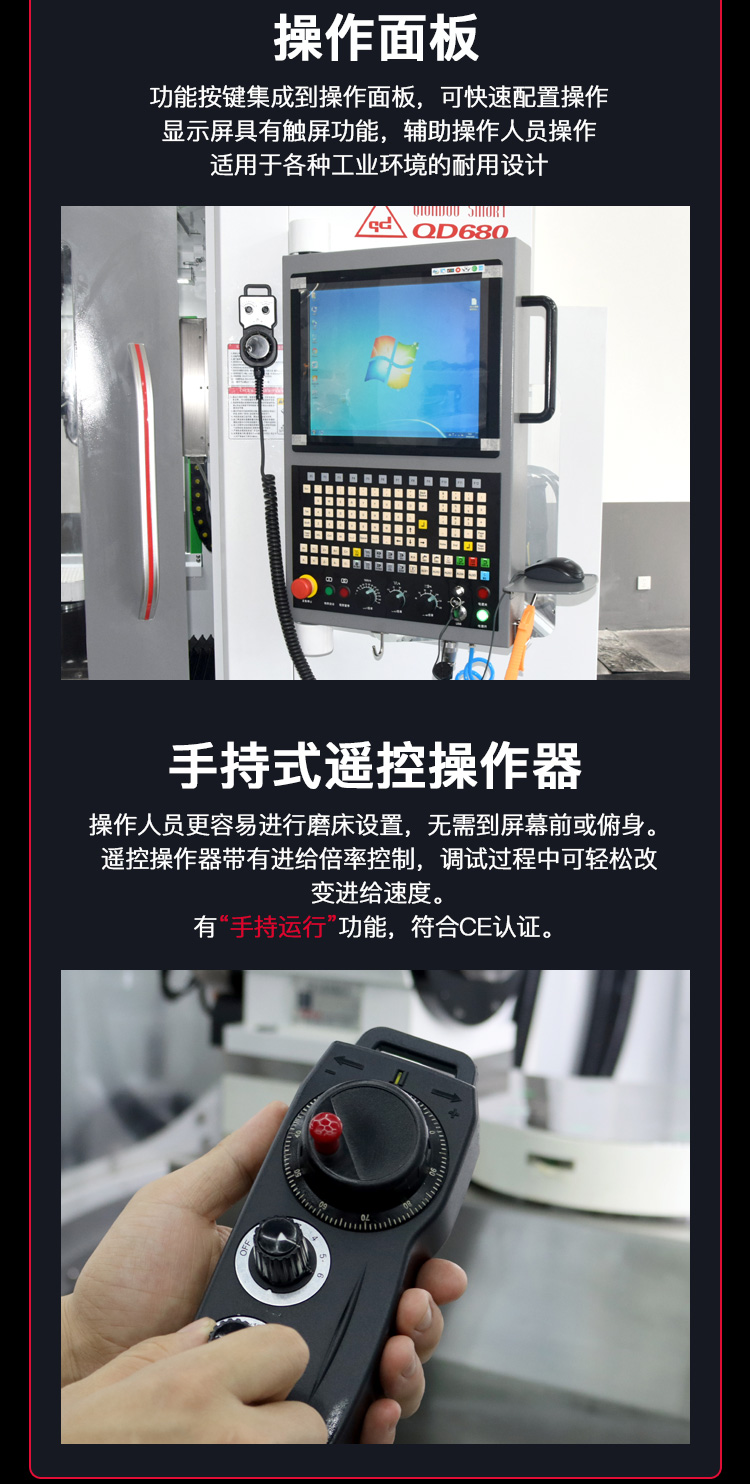

  5. 機床采用全封閉外觀(正面活動拉門、左側及后面設有維修門)、懸臂式操控面板、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻油冷機及工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調,使機床的操作、保養、維護變動簡單方便。




主要參數

數控系統

新代210MA-5E

自動夾緊工件范圍

3~12mm

加工工件直徑

Φ1~10mm

磨頭擺動最高轉速(C)

30rpm

磨削最大工件長度

100(工件總長)mm

C軸旋轉范圍

180°

+165°~ -15°)

最大加工工件槽深

10mm

工件主軸中心高

140mm

最大工件重量

10Kg

工件主軸徑向跳動

≤0.005mm

磨頭最大功率(直驅電主軸)

11 KW

磨頭主軸徑向跳動

≤0.005mm

砂輪尺寸(CBN/金剛石)

Φ50~Φ200mm

氣缸力范圍

700-900kg

磨頭主軸轉速(變頻調速)

1000-6000rpm

直線軸分辨率

0.00lmm

磨頭垂直升降行程(Z)

260(-100160)mm

旋轉軸分辨率

0.00l°

工作臺行程X軸/Y/Z

X285 / Y300 / Z260

電源

AC380V 50HZ 三相

直線軸快速移動速度

15m/min

機床總功率

18KW

工件主軸轉速(A軸)

200rpm

機床外形尺寸

1800×2080×2100mm

A軸旋轉范圍

B軸擺動范圍

330°(+235° -95°)

機床重量

4T
